KONFIGURASI VLAN PADA CISCO PACKET TRACER

LANGKAH-LANGKAH :
1. Buka aplikasi Cisco Packet Tracer
2. Tambahkan Switch (2960) dan PC

3. Klik pada salah satu pc, kemudian buka dekstop dan pilih ip address.
4. Kemudian isikan ip address :

    Pc 1 : IP = 10.10.10.1
              Subnet mask = 255.255.255.0

    Pc 2 : IP = 10.10.10.2

              Subnet mask = 255.255.255.0

    Pc 3 : IP = 192.168.1.1

              Subnet mask = 255.255.255.0

    Pc 4 : IP = 192.168.1.2

              Subnet mask = 255.255.255.0

5. Sambungkan switch dengan pc dengan kabel Copper Stright-Throught



        Pc 1 : memakai FastEthernet0/1
        Pc 2 : memakai FastEthernet0/2
        Pc 3 : memakai FastEthernet0/3
        Pc 4 : memakai FastEthernet0/4 ( se

6. Setelah tersambung, klik Switch kemudian beralih pada CLI

7. "enter" untuk memunculkan directori
        switch>enable
        switch#conf t
        switch#ex

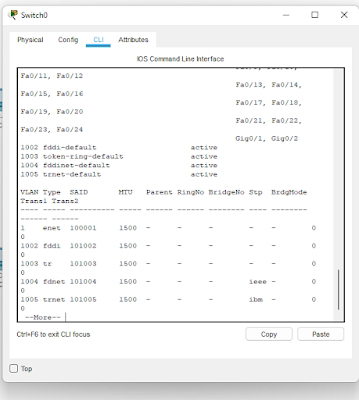

8. Buka tampilan vlan dengan perintah #show vlan

9. "enter" sampai muncul directori "switch#" kemudian

10. Cek apakah vlan sudah aktif dengan perintah "#sh vlan"


11. Kemudian buat pengelompokan vlan

12. Cek apakah nama vlan sudah ada dengan perintah "#sh vlan". Jika sudah maka nama vlan akan muncul

13. Kelompokkan pc ke vlan yang sudah dibuat

14. Lakukan pengiriman pesan dengan klik gambar surat tertutup

15. Kirim pesan misalnya dari
Pc 1 ke pc 2
Pc 3 ke pc 4

16. Cek apakah sudah berhasil terkirim di pojok kanan bawah
